KaVo ProXam 3D

  • Très grande facilité d'utilisation grâce à un fonctionnement intuitif, sélection rapide des programmes et valeurs d'exposition prédéfinies
  • Imagerie 2D et 3D avec un seul capteur
  • Architecture ouverte permettant de positionner confortablement le patient en face à face
  • Qualité élevée d'image grâce à des tailles de voxel extrêmement petites
  • Images de repérage pour la vérification du positionnement du volume
  • Imagerie 3D à dose ultra-faible (Ultra Low Dose), assurant un équilibre optimal entre dose de rayonnement et qualité d'image : pour l'exposition aux rayonnements la plus faible possible.
  • Qualité d'image fiable et prévention des reprises
  • Plus de flexibilité et d'options d'avenir grâce à la possibilité d'extension avec le dispositif céphalométrique

Diagnostics 3D de qualité d'image excellente : même avec une radiation minimale.

Le KaVo ProXam 3D combine imagerie maxillo-faciale tridimensionnelle moderne avec diverses options d'imagerie 2D.

Outre le bite-wing extraoral et les programmes de radiographie céphalométrique, il offre aussi un mode « Enfants » spécial. Les tailles de voxel extrêmement petites produisent des images de TVD très bien détaillées : même avec une dose de rayonnement réduite.

Découvrez le nouveau KaVo ProXam 3DQ en vidéo :

KaVo ProXam 3D  & 3DQ - Teaser Video

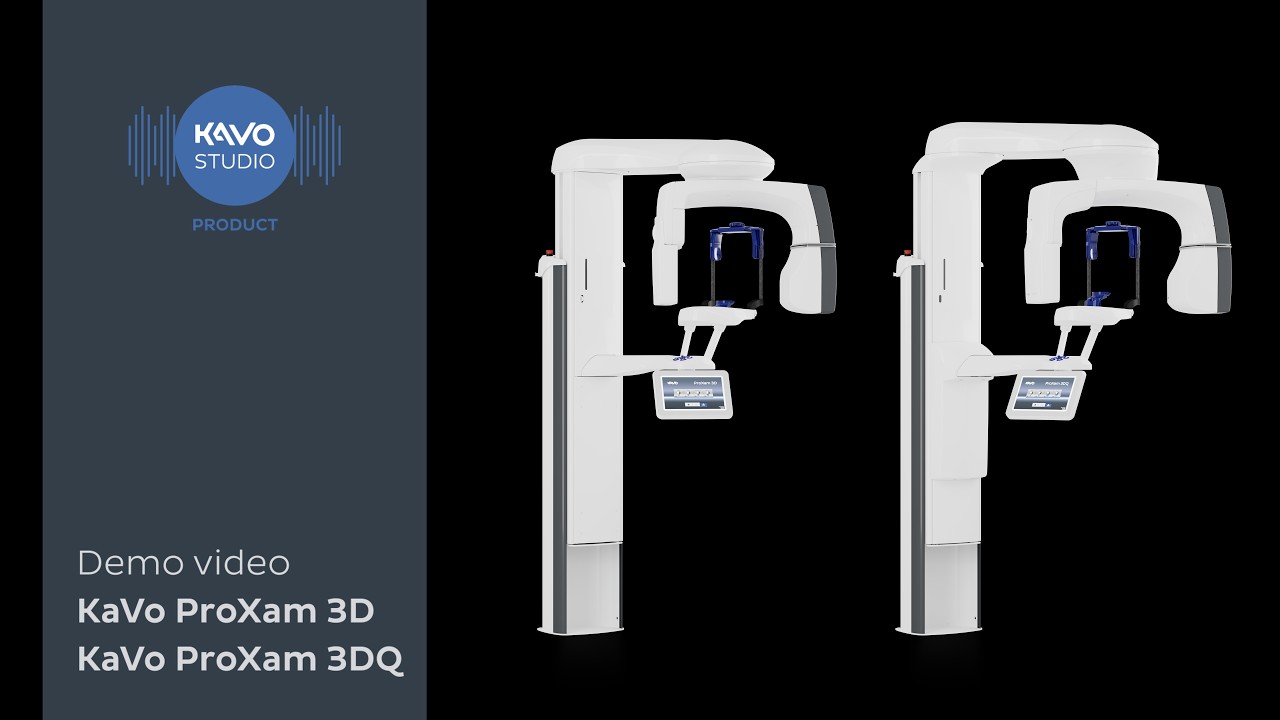

KaVo ProXam 3D & 3DQ - Demo Video

ProXam 3D - Dose de rayonnement minimale, qualité maximale.

Une imagerie 3D diagnostique impressionnante au plus haut niveau – c'est ce que revendique la gamme de radiographie 3D KaVo ProXam. Les deux appareils de radiographie KaVo 3D – KaVo ProXam 3D et KaVo ProXam 3DQ – offrent une imagerie maxillo-faciale tridimensionnelle moderne au plus haut niveau et comprennent de nombreux programmes 2D supplémentaires.

Basés sur des tailles de voxel extrêmement petites, les appareils de radiographie KaVo 3D génèrent des images de CBCT haute résolution et détaillées d'une qualité probante, y compris avec une dose de rayonnement réduite. Les appareils de la série KaVo ProXam 3D, associés au logiciel tout-en-un Romexis, offrent tout ce dont vous avez besoin pour un flux de radiographie efficace et intelligent.

Cela implique un investissement sécurisé et un avenir numérique aux processus optimisés.

Le confort à son paroxysme - Simplicité, intuitivité et sécurité.

La facilité d'utilisation est une priorité absolue.

Un appareil de radiographie KaVo ProXam 3D peut être commandé et utilisé de deux manières : soit via le panneau d'affichage tactile pivotant sur l'unité soit à distance via le logiciel de bureau sur un PC.

En plus de l'interface graphique intelligemment ProXam 3D | 3DQ conçue, l'écran tactile impressionne également les utilisateurs grâce à une sélection de programme simple et rapide et à des valeurs d'exposition prédéfinies pour une grande variété de types d'imagerie. Les instructions étape par étape, qui guident les utilisateurs tout au long du flux de la radiographie, sont un atout supplémentaire.

Imagerie 2D et 3D avec un seul capteur.

Avec le système d'imagerie intelligent SmartPan™, les capteurs 3D peuvent être utilisés pour toutes les images 2D. Cela évite d'avoir à changer de capteur entre l'imagerie CBCT et panoramique.

Les images de repérage aident à vérifier le positionnement des volumes.

Avant l'image 3D proprement dite, deux images 2D peuvent être créées latéralement et derrière/ devant. Cela permet d'éviter les images 3D inutiles et de minimiser la dose de rayonnement pour le patient.

Modes d'enregistrement appropriés pour une variété d'indications.

Selon la situation clinique, les modes d'enregistrement sur mesure des deux unités KaVo ProXam 3D fournissent des préréglages précis, permettant la meilleure qualité d'image possible avec la dose de rayonnement la plus faible possible.

  • En mode Ultra Low Dose, chaque image de radiographie est créée avec la dose de rayonnement minimale possible. Idéal pour la dentisterie pédodontique, l'orthodontie et les applications sur sinus (taille de voxel 400 ou 600 µm).
  • Le mode standard normal est le choix pour tous les examens radiographiques standard (taille de voxel 200 µm).
  • Le mode Haute Définition ou HD est idéal pour enregistrer des structures extrêmement fines telles que des fractures (taille de voxel 150 µm).
  • Le mode HiRes (High Resolution) fournit des images d'une résolution particulièrement élevée (taille de voxel 100 µm).
  • Le mode endodontie offre la résolution maximale (taille de voxel 75 µm).

Convient à tous les patients.

L'architecture ouverte des appareils de radiographie KaVo ProXam 3D et leur grande amplitude verticale de mouvement facilitent le positionnement des enfants, des patients de très grande taille et des personnes en fauteuil roulant. La technologie robotisée SCARA (Selectively Compliant Articulated Robot Arm) avec bras à 3 articulations permet des mouvements de haute précision pour une géométrie d'image anatomiquement correcte.

Cela permet d'étendre complètement l'arceau en C, assurant une entrée facile par le côté. Le positionnement face à face ouvert donne aux patients anxieux, par exemple, le sentiment de sécurité dont ils ont besoin.

Pour une meilleure visualisation et pour faciliter le positionnement du patient, celui-ci s'affiche à l'écran tactile. Le système laser quadruple intégré est disponible pour un positionnement correct du patient.

Convient aux appareils de radiographie KaVo 3D:

Le fauteuil KaVo PHYSIO avec réglage en continu de la hauteur et roulettes verrouillables, pour un positionnement précis et stable du patient à chaque radiographie.

KaVo PYHSIO Produktinformation

Avantages clés
  • La mise au point automatique ajuste la couche focale pour des clichés panoramiques optimaux.
  • La technologie brevetée SCARA (Selectively Compliant Articulated Robot Arm) garantit une géométrie d'image anatomiquement correcte.
  • Écran tactile facile à utiliser avec une variété de préréglages pratiques.
  • Entièrement intégré au logiciel tout-en-un Romexis pour un gain de temps supplémentaire dans le processus numérique.
  • Plus de flexibilité avec la possibilité d'étendre à l'unité céphalométrique.
La haute performance avec une très faible dose.

La même qualité d'image avec moins de rayonnement.

Avec le protocole d'imagerie Ultra Low Dose, les unités KaVo ProXam 3D offrent des images CBCT de haute qualité avec une dose de rayonnement inférieure à celle des images panoramiques 2D conventionnelles.

La dose de rayonnement efficace par patient peut être réduite de 77 % en moyenne grâce au mode Ultra Low Dose – sans aucune perte de qualité d'image (Étude des champs de vision du diagnostic orthodontique à l'aide du protocole CBCT à faible dose - Ludlow, John Barrett et Koivisto, Juha).

Basé sur des algorithmes 3D spéciaux, le mode Ultra Low Dose peut être utilisé avec toutes les tailles de voxels et dans tous les programmes – jusqu'au mode Endo inclus.

Pour une variété d'indications, les expositions en mode Ultra Low Dose sont particulièrement adaptées aux indications suivantes:

  1. Planification d'implants
  2. Suivi postopératoire après interventions maxillofaciales
  3. Examen des voies respiratoires et des sinus
  4. En orthodontie:
    • Pour la détermination de l'apport osseux apical
    • Pour localiser les dents non sorties ou incluses
    • Pour définir des points de référence pour l'analyse céphalométrique

Gauche: Sans correction des artefacts de mouvement

Droit: Avec l'algorithme CALM® pour corriger les mouvements

Mode CALM - Pour la correction automatique des artefacts de mouvement.

  • Algorithme itératif pour la correction automatique des artefacts de mouvement.
  • Idéal pour les temps d'examen longs et l'imagerie des patients agités, en particulier les enfants ou les patients âgés.
  • Durée et dose de rayonnement minimales grâce à l'élimination des expositions répétées.

Gauche: Sans suppression des artefacts

Droit: Avec l'algorithme de suppression des artefacts ARA™

Mode ARA - Des résultats d'image exceptionnels sans artefacts métalliques.

  • Algorithme fiable pour des enregistrements sans artefacts
  • Supprime automatiquement les ombres et les bandes qui peuvent être causées par des restaurations métalliques ou des obturations radiculaires.
  • Scientifiquement éprouvé, essayé et testé dans la pratique.

Gauche: Sans réduction de bruit

Droit: Avec filtre anti-bruit AINO™

Mode AINO - Pour une réduction fiable du bruit.

  • Des images sans bruit sans aucune perte de détails précieux
  • Permet d'appliquer la plus faible dose de rayonnement
  • Une qualité d'image optimale grâce à l'utilisation de petites tailles de voxel, par exemple en mode endodontie
  • Lorsque vous utilisez le mode Ultra Low Dose, AINO est activé par défaut.

Caractéristiques techniques

Modules d'imagerie
Imagerie 3D
KaVo ProXam 3D fournit des images 3D volumétriques de haute résolution des mâchoires inférieure et supérieure ainsi que de l'ensemble de la zone dentaire.
Mode d'imagerie endodontique 3D
Imagerie 2D
Le système SmartPan utilise le même capteur 3D pour les images panoramiques 2D. Comprend également le mode MultiView SmartPan, qui crée neuf images panoramiques sous différents angles. MultiView SmartPan peut être utilisé dans les programmes panoramiques.

La fonction de mise au point automatique positionne automatiquement la couche focale sur la base d'une image de repérage à faible dose du centre des incisives du patient. Elle utilise des points de référence dans l'anatomie du patient pour calculer le placement, permettant un positionnement du patient sans erreur.

Disponibles : programmes panoramiques de base, segmentation horizontale et verticale, programme panoramique interproximal.

Mode céphalométrie pour les images céphalométriques.
La vue 2D avec programme 3D fournit des images 2D avec la qualité de diagnostic d'un capteur 3D.
ModeEndodontie
(facultatif)
Haute RésolutionHaute Définition (HD)Normal Faible
Taille de voxel en µm75100150200400
ProgrammeVolume (taille enfant), cmExempleMode/voxel
DentØ 50 x 50 (Ø 42 x 42)
Endo 75 μm
HR 100 μm
HD 150 μm
N 200 μm d
L 400 μm
 Ø50 x 80 (Ø42 x 68) HD 150 μm
N 200 μm d
L 400 μm
DentsØ80 x 50 (Ø68 x 42)
Ø80 x 80 (Ø68 x 68)
HD 150 μm
N 200 μm d
L 400 μm
Dents (volume étendu)Ø100 x 50
Ø100 x 80
HD 150 μm
N 200 μm d
L 400 μm
Balayage double2x dents
N 200 μm d
L 400 μm
Balayage triple3x dents
N 200 μm d
L 400 μm


Endo = Endodontie, HR = Haute Résolution, HD = Haute Définition, N = Normal, L = Faible, d = Par défaut

 ProXam 3D
ClassificationDirective sur les dispositifs médicaux 93/42/CEE (Classe IIb)
RoHS: 2011/65/EU
IEC 60601-1: Classe I, Type B
CISPR 11: Classe B
Classement IP : IP20
GénérateurPotentiel constant, commandé par microprocesseur, mode résonnant, fréquence de fonctionnement 80-150 kHz, correcteur de facteur de puissance, répond à la norme CEI 60601-2-7
Tube de rayons XD-054SB
Taille du point focal0,5 x 0,5 mm, conformément à la norme CEI 60336
Filtrage total2D/céphalométrie : 2,5 mm Al éq
3D: 2,5 mm Al + 0,5 mm Cu
Tension anodique2D: 60 – 84 kV
Céphalométrie: 60 – 84 kV
3D: 60 – 90 kV
Courant anodique2D: 1 – 16 mA
Céphalométrie: 1 – 16 mA
3D: 1 – 14 mA
(Étapes avec la série R20 : 1, 1.1, 1.25, 1.4, 1.6, 1.8, 2.0, 2.2, 2.5, 2.8, 3.2, 3.6, 4.0, 4.5, 5.0, 5.6, 6.3, 7.1, 8.0, 9.0, 10.0, 11.0, 12.5, 14.0, 16.0)
Temps d'exposition2D: 2,5 -16 s
Céphalométrie: 6 – 10 s
3D: 3 – 36 s
SID2D: 501 mm
Céphalométrie: 1700 mm
3D / SmartPan: 528 mm
Distance source-peau2D / 3D: min. 150 mm
Céphalométrie: 1500 mm
Agrandissement2D: constant 1,2
Céphalométrie: 1,13
3D: 1,58
Taille de l'image panoramiqueSmartPan: 190×100 mm
Tension de la ligne100 - 220 V/50 oder 60 Hz
230 – 240 V/50 Hz
Correcteur du facteur de puissance
Tension d’alimentation8 – 17 A
 ProXam 3D
3D
Taille des pixels127 μm
Surface active13×13 cm
Capteur
Taille des pixels CCD48 μm
Taille de pixel d'image48/96/144 μm (réglable)
Surface active CCD6×146 mm, 2D
6×292 mm, Céphalométrie
Tailles d'imagePanorama SmartPan, adulte : 13,0 x 29,1 cm, taille anatomique 10,8 x 24,2 cm
Panorama SmartPan, enfant : 11,2 x 25,2 cm, taille anatomique 9,4 x 20,9 cm
Céphalométrie : 18 x 18 cm - 30 x 27 cm, taille anatomique 15,9 x 15,9 cm - 26,5 x 23,9 cm

L'ordinateur de reconstruction 3D est un ordinateur Linux hautes performances sans maintenance qui acquiert et reconstruit des images issues d'un appareil d'imagerie. Cette reconstruction automatique convertit les données d'image d'origine en volume 3D, qui est ensuite transféré au poste de travail (Romexis) et au serveur Romexis pour le stockage. L'ordinateur de reconstruction 3D est inclus avec tous les appareils KaVo ProXam 3D.

1170 mm / 46,1“ 900 mm / 35,4“ SCARA3 850 mm / 33,5“ 350 mm 13,8“ 5,9“ 150 mm 50 mm 2,0“ Cephalostat Space requirement745 / 25,4“ With minimum wall support725 / 28,5“ Without cephalostat 2,0“ 50 mm 7,9“ 200 mm Unit dimension 1220 mm / 48,0“ With minimum wall support 1200 mm / 47,2“ Minimum recommended space 1270 mm / 50,0“ With minimum wall support 1250 mm / 49,2“ 50 mm2,0“ Unit dimension (SCARA3)1000 mm / 39,4“ Minimum recommended space (SCARA3)1250 mm / 49,3“ Unit dimension (SCARA3) 2020 mm / 79,6“ Minimum recommended space (SCARA3) 2120 mm / 83,5“
Cephalostat 1320 - 2100 mm / 52,0“ - 82,7“ 1250 mm / 49,2“ 1560 - 2340 mm / 61,4“ - 92,1“

Les figures suivantes illustrent les dimensions de l'appareil à rayons X et l'espace minimum requis (zone grise) pour un fonctionnement sans problème.



La hauteur maximale est réglable.
 ProXam 3D
Poids119 kg (unité 3D)
26 kg (céphalométrie)
Niveau du repose-menton96 – 178 cm
Hauteur des coussinets d'oreille pour la céphalométrie97 – 179 cm








Comparaison de ProXam 3D & 3DQ :

 ProXam 3DQProXam 3D

Description

Le KaVo ProXam 3DQ offre une imagerie maxillofaciale tridimensionnelle moderne au plus haut niveau, avec de nombreuses options supplémentaires pour créer des images panoramiques 2D interproximales et céphalométriques. Sur la base de tailles de voxel extrêmement petites, l'appareil de radiographie KaVo 3D génère des images CBCT haute résolution et détaillées d'une qualité diagnostique probante et, grâce aux modes de réglage intelligents et faciles à utiliser, la qualité d'image est impressionnante même avec de petites doses de rayonnement.

De plus, cet appareil offre une variété encore plus grande de programmes préconfigurés pour des applications de diagnostic spéciales, en particulier dans le domaine ORL. Il s'agit notamment d'images des sinus, du nez, de l'oreille moyenne, de l'os pétreux, de la colonne cervicale et des voies respiratoires.

Le KaVo ProXam 3D offre une imagerie maxillofaciale tridimensionnelle de pointe au plus haut niveau, avec de nombreuses options supplémentaires pour créer des images panoramiques 2D, interproximales et céphalométriques.

Sur la base de tailles de voxel extrêmement petites, l'appareil de radiographie KaVo 3D génère des images CBCT haute résolution et détaillées d'une qualité diagnostique probante et, grâce aux modes de réglage intelligents et faciles à utiliser, la qualité d'image est impressionnante même avec de petites doses de rayonnement.

Taille des voxels75 / 100 / 150 / 200 / 400 / 600 μm75 / 100 / 150 / 200 / 400 μm
Scan unique de volume maximum  Ø19 x 10 cmØ8 x 8 cm
Scan unique de volume étendu Ø10 x 8 cm (en option)
Scans multiples de volume maximalØ19 x 15 cm
Correction des artefacts de mouvement avec le mode CALM®

(en option)

(en option)

Imagerie avec Ultra Low Dose™
Mode endodontie

(en option)

(en option)

Programmes dentaires 3D
Programme ENT 3D

(en option)

Imagerie panoramique 2D
Imagerie céphalométrique

(en option)

(en option)

Nombreux accessoires :

Set Quart 3D Test Phantom
N° d'art. : 2.023.5072

Set Quart 2D Test Phantom
N° d'art. : 2.023.4050

Interrupteur mural UE
N° d'art. : 2.023.1051

Soutien radiographie main
N° d'art. : 2.023.4052

Support mural supplémentaire
Pour fixation murale à deux points
N° d'art. : 2.023.4053
