- Instrumenten en accessoires zoals bij de KaVo behandelunit ESTETICA E50 Life
- Keuze uit pneumatische of elektrische hoogteverstelling van de patiëntensimulator
- Verkrijgbaar als TM- of S-tafel
- Uitstekende behandelergonomie dankzij in hoogte verstelbare behandelaar- en assistentelementen
- Optioneel: intensieve sterilisatie- en hygiënecentrum
- Keuze uit verschillende behandellichten
- Mogelijkheid tot integratie van Endo-software, EDUnet Ultra HD, CONEXIO
- Ruime keuze aan kaaksimulatoren en tandmodellen
Voor praktijkgerichte training op de KaVo manier.
De KaVo DSE Clinical E50 Life simulatie-unit biedt kwaliteit en precisie, ook tijdens de tandheelkundige opleiding. Dankzij een uitgebreid scala aan positioneringsmogelijkheden voor ergonomisch werken en studeren in alle behandelposities, bereidt de KaVo DSE Clinical E50 Life studenten grondig voor op een succesvolle toekomst als tandarts.
Enkele voordelen op een rij
Studenten leren al in de preklinische fase veilig en routinematig omgaan met de originele componenten van een behandelunit, zodat zij later hun werkwijze niet hoeven aan te passen.
- Nieuwe maatstaven op het gebied van hygiëne, behandelergonomie en gebruiksgemak.
- Studenten trainen vanaf het begin met originele componenten – workflows blijven consistent.
- Perfecte ergonomische voorwaarden voor elk behandelconcept.
- Optimale behandelergonomie dankzij in hoogte verstelbare behandelaar- en assistentelementen.
- Maximale gezondheidsbescherming voor studenten door geautomatiseerde intensieve kiemreductie.
- Extra opties beschikbaar, zoals endofunctie en intraorale camera voor comfortabel werken zonder storende hulpmiddelen.

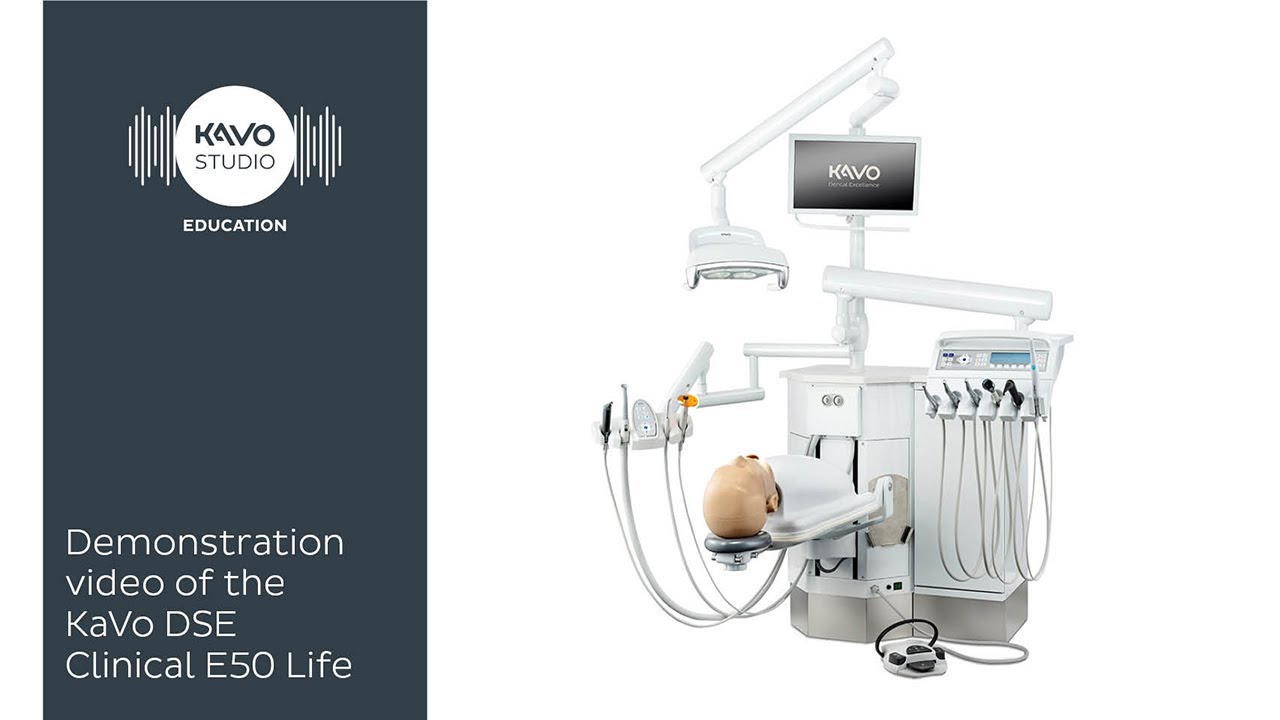

Simulatie-unit DSE Clinical E50 Life in video
De KaVo productmanager legt alle technische functies van de simulatie-unit DSE Clinical E50 Life uit en demonstreert deze.
Bijzondere kenmerken
Passend behandelaarelement afhankelijk van het behandelconcept
Het behandelaarelement is op elk moment opnieuw te positioneren. Zo heeft u altijd alles binnen handbereik – zittend of staand, alleen of met assistentie.
De bediening van beide behandelaarelementen is intuïtief dankzij een overzichtelijke interface en directe keuzetoetsen, zonder dubbele toewijzingen. Zodra een instrument wordt uitgenomen, verschijnen alle essentiële gegevens direct en overzichtelijk in beeld.
Met MEMOdent kunnen opgeslagen parameters per instrument worden opgeroepen voor terugkerende behandelprocedures.
Deze functie is beschikbaar voor maximaal zes behandelaars en drie gebruikersniveaus. Indien gewenst kan het behandelaarelement worden uitgebreid met een optioneel instrumentenplateau met vijf of zes houders. Hetzelfde geldt voor endofuncties, multimediatoepassingen en extra modules zoals camera, scaler of polymerisatielamp.
Alles binnen handbereik voor uw assistent
Het optionele assistentelement biedt plaats aan de spraynevelafzuiging, speekselzuiger, een tweede drie-in-één spuit en het LED-polymerisatiehandstuk. Voor optimale behandelergonomie is ook een hoogteverstelling beschikbaar als optie (verstelbereik: 30 cm).
Het doordachte en intuïtieve design van het bedieningspaneel met directe keuzetoetsen maakt het eenvoudig om de volgende functies te bedienen:
- Intensieve kiemreductie
- Lichtdimmer
- Timer
- Positie-instelling van de patiëntensimulator
Dankzij de directe keuzetoetsen kunnen alle belangrijke functies met één druk op de knop worden geactiveerd – voor een intuïtieve en efficiënte behandelworkflow.
Bij beperkte werkruimte of tweehandsbediening kan het assistentelement worden vervangen door een compacte afzuigslanghouder. Deze biedt houders voor spraynevelafzuiging en speekselzuiger en is instelbaar in vijf posities.
Fixatie van het patiëntentorso
Verticale hoogteverstelling van 680–1000 mm vanaf de incisaalrand
Verstelling van rugleuning en hoofdsteun (-10°/+85°), hoofdbeweging (25° naar voren, 40° naar achteren, 20° naar rechts/links)
- Extra horizontale zwenkfunctie voor meer bewegingsvrijheid bij beperkte installatieruimte (45° naar links/rechts)
Voor links- en rechtshandige gebruikers
De simulatie-unit DSE Clinical E50 Life kan in slechts enkele seconden en zonder gereedschap worden omgebouwd van rechtshandig naar linkshandig gebruik.
Slimme opbergruimte
Optioneel kunnen studenten hun instrumenten en benodigdheden opbergen in een kast die naar wens kan worden aangepast.
Deze kast is configureerbaar met afsluitbare laden en/of deuren.
Bij trainingen in meerdere shifts is het sluitsysteem ook beschikbaar voor twee studenten.
Realistische planning vooraf inbegrepen
De indeling van de trainingsruimte – inclusief technische uitrusting en meubilair – wordt geoptimaliseerd en realistisch gevisualiseerd dankzij onze interieur- en installatieplanning. U ontvangt een realistische simulatie van uw klinische omgeving.
Permanente en intensieve kiemreductie
De permanente kiemreductie en de automatische intensieve kiemreductie bieden optimale gezondheidsbescherming:
De permanente kiemreductie met Oxygenal 6 voorkomt de ontwikkeling van algen en kiemen. De intensieve kiemreductie (45 min.) met een hogere concentratie Oxygenal 6 bestrijdt de vorming van micro-organismen, die vooral kunnen ontstaan tijdens inactieve perioden, zoals weekenden of semesterpauzes.
Dekaseptol reinigt en desinfecteert de afzuigslangen en voorkomt de opbouw van resten in het afzuigsysteem en de afvoer. Het automatische KaVo hygiënesysteem zorgt voor een optimale reiniging van de simulatie-units, conform de richtlijnen van het Robert Koch-Instituut. Het systeem is bovendien ruimtebesparend ondergebracht in een aparte kast en is eenvoudig toegankelijk wanneer nodig.
Het hygiënecentrum is geïntegreerd in het werkblad en kan indien nodig worden verwijderd en thermisch worden gedesinfecteerd. De instrumenten- en afzuigslangen worden aangesloten op het hygiënecentrum voor een efficiënte kiemreductie.
Met dit KaVo hygiëneconcept leren studenten vanaf het begin het belang van gezondheidsbescherming – niet alleen voor zichzelf, maar ook voor het personeel dat later met de apparatuur werkt én voor de gezondheid van toekomstige patiënten.
Ergonomie en individuele afstelling
Vertical height adjustment 680-1000 mm from incisal edge.
Additional horizontal swivel for more treatment freedom under narrow installation conditions (45° left-right).
Inclination of backrest and headrest (-10°/+85°), head movement (25° forward, 40° backward, 20° right-left).
- Verticale hoogteverstelling van 680–1000 mm vanaf de incisaalrand
- Verstelling van rug- en hoofdsteun (-10°/+85°), hoofdbeweging (25° naar voren, 40° naar achteren, 20° naar rechts/links)
- Extra horizontale zwenkfunctie voor meer bewegingsvrijheid bij beperkte installatieruimte (45° naar links/rechts)
- De patiëntensimulator is compatibel met alle KaVo kaaksimulatoren (G20, G40 en G50) en tandmodellen volgens klantspecificatie
- Diverse gezichtsmaskers met of zonder drainage optioneel beschikbaar
- De hoogteverstelling van de patiëntensimulator kan snel en veilig pneumatisch of elektrisch worden uitgevoerd, vergelijkbaar met een behandelunit
- Bij elektrische verstelling is het mogelijk om meerdere gebruikersgedefinieerde posities op te slaan
rechtsbeweging van het zwenkpedaal voorkomt vermoeidheid in het been.
Met de voetbediening bestuurt u niet alleen de instrumenten, maar ook functies zoals het veranderen van de draairichting van de motor, sproeinevelvoorselectie en de positionering van de patiëntensimulator bij elektrische verstelling.
Met de PREMIUM voetbediening kunt u alle functies en geïntegreerde systemen van uw DSE Clinical E50 Life eenvoudig met de voet bedienen – inclusief de optionele CONEXIO-software. Zo bespaart u waardevolle tijd en voorkomt u onderbrekingen in uw workflow.
KaVoLUX 540 LED
De KaVoLUX 540 LED is contactloos te bedienen via een sensor voor optimale hygiëne, of via de intuïtieve console van de behandelaar.
In- en uitschakelen is ook mogelijk via de automatische posities van de simulatie-unit. De KaVoLUX 540 LED staat garant voor optimale hygiënestandaarden, hoge kwaliteit, een lange levensduur en maximaal behandelcomfort.
- Lichtintensiteit instelbaar in COMPOsave™- of dimmodus: ca. 8.000 tot 15.000 lux
- Verlichting in daglichtkwaliteit
- Kleurtemperatuur instelbaar van 4.000 tot 6.000 Kelvin
- Geluidloze LED-technologie
- Afneembare handgrepen, sterilisatieversie beschikbaar
MAIA LED
De instap in LED-verlichtingstechnologie
- Traploos instelbare lichtintensiteit, max. 35.000 lux
- Verlichting in daglichtkwaliteit
- Continu dimbaar zonder verandering van kleurtemperatuur (vast op 5.000 Kelvin)
- Geluidloze LED-technologie
- Afneembare, sterilisatiebestendige handgrepen
Chirurgische houder – de ideale hulp bij praktijkgerichte training
Deze lichte, compacte en stabiele houder voor kaaksimulatoren of andere lichaamsdelen van een dier biedt maximale flexibiliteit voor praktische oefeningen zoals: extracties, hechttraining of andere chirurgische handelingen zoals het plaatsen van implantaten.
Door de aanpassing op de KaVo patiëntensimulator van de DSE Clinical kan de chirurgische houder in een ergonomische werkpositie worden gebracht. Dit maakt het gebruik van de instrumenten van de simulatie-unit én extracties mogelijk. Een optionele ‘derde hand’ voor spraynevelafzuiging kan op het hoofd van de patiënt worden gemonteerd en maakt handsfree werken met gelijktijdige afzuiging mogelijk.
Voor flexibel gebruik kan de chirurgische houder eenvoudig op een standaard tafel worden geplaatst of bevestigd worden aan een patiëntensimulator op de tafel. Universele bevestigingselementen zorgen voor een snelle en veilige fixatie van chirurgische objecten in vrijwel elke gewenste positie.
Vloeistoffen worden via een geïntegreerd zeefje opgevangen in een lekbak eronder, waar ze hygiënisch kunnen worden weggegooid of via afzuiging kunnen worden verwijderd. Alle onderdelen zijn gemaakt van roestvrij staal en dus eenvoudig hygiënisch te reinigen.
Uitrusting en technische specificaties
| Behandelaarelement | |
|---|---|
| TM-tafel | x |
| S-tafel | x |
| Multifunctioneel display MEMOdent (rechts of links) | x |
| 2e handgreep S-tafel | o |
| Steriliseerbare handgreep S-tafel | o |
| 5 instrumenthouders | x |
| 6 instrumenthouders | x |
| Aansluiting voor luchtinstrument | o |
| MULTIflex-aansluiting | o |
| KL-motoraansluiting | o |
| Endo-functie/koppelregeling | o |
| DCI-spuit (niet compatibel met hygiënecentrum) | x |
| Drie-in-één handstuk Minilight | x |
| Drie-in-één handstuk | x |
| Multifunctioneel handstuk | x |
| PIEZOsoft scaler | o |
| PiezoLED scaler | o |
| Polymerisatiehandstuk Satelec Mini LED (alleen bij S-tafel) | o |
| KaVo intraorale camera | o |
| USB-camerapoort | o |
| Trayhouder voor US-tray | o |
| Trayhouder voor 1 standaard tray | o |
| Trayhouder voor 2 standaard trays | o |
| Anti-refluxventiel voor instrumenten | s |
| Assistentelement | |
| Spraynevelafzuiging | s |
| Speekselzuiger | s |
| Selectieve tray | o |
| VACUstopp (niet bij pneumatische hoogteverstelling) | o |
| Afzuigslanghouder | x |
| Assistentelement | x |
| Draaibaar assistentelement | x |
| Draaibaar en in hoogte verstelbaar assistentelement | x |
| DCI-spuit (niet compatibel met hygiënecentrum) | o |
| Drie-in-één handstuk Minilight | o |
| Drie-in-één handstuk | o |
| Multifunctioneel handstuk | o |
| Polymerisatiehandstuk Satelec Mini LED | o |
| Trayhouder incl. standaard tray | o |
| Apparaatbody | |
| Pneumatische hoogteverstelling | x |
| Elektrische hoogteverstelling | x |
| MEDIAgateway | s |
| Aansluitsysteem | |
| Compacte waterblok | x |
| Permanente/intensieve kiemreductie met hygiënecentrum en DVGW-gecertificeerd waterblok | x |
| Aansluiting op centrale natte afzuiging | s |
| Vaste deeltjesvanger | s |
| Voetbediening | |
| Standaard voetbediening | x |
| Premium voetbediening | x |
| LED-behandellicht | |
| KAVOLUX 540 LED | o |
| MAIA LED | o |
| Multimedia | o |
| CONEXIO basis | o |
| CONEXIO server | o |
| CONEXIO voetbediening | o |
| KaVo Screen HD | o |
| Voorinstallatie voor externe monitor | o |
| Kabelset voor PC-aansluiting | o |
| Monitorsteun (1 scharnier) | o |
| Monitorsteun (2 scharnieren) | o |
| Patiëntensimulator | s |
| Rugleuning Progress | s |
| Hoofdsteun met 2 scharnieren en draaiknop | s |
| Derde hand (DPS) | o |
| Kaaksimulatoren | |
| G40 | x |
| G40 J | x |
| G40 JM | x |
| G50 | x |
| G50 J | x |
| G50 JM | x |
| Zonder kaaksimulator | x |
| Gezichtsmaskers | |
| DPS gezichtsmasker M | x |
| DPS gezichtsmasker L | x |
| DPS gezichtsmasker M met adapter | x |
| DPS gezichtsmasker L met adapter | x |
| DPS gezichtsmasker L latex | x |
| Zonder gezichtsmasker | x |
| Tandmodellen | |
| UJ/LJ V16 | x |
| UJ/LJ TZ14 | x |
| Zonder tandmodellen | x |
s = standaarduitrusting
o = optioneel
x = verplicht te selecteren
De DSE Clinical E50 Life is standaard geconfigureerd voor aansluiting op een persluchtsysteem en wordt geleverd met de benodigde stekkers en voedingsspanningen conform de installatie-eisen op locatie.
Ruimtebehoefte
- Breedte: ca. 486 mm
- Diepte: ca. 250 mm
- Maximale hoogte: 2300 mm
- Gewicht: ca. 70 kg
Stroomvoorziening
- Nominale spanning: 230 V / 50/60 Hz
- Vermogensopname: 800 VA
- Netzekering: T6.3 H / 250 V
- Toegestane netspanningsfluctuatie: ±10% van de nominale spanning
- Overspanningscategorie: II
- Beveiliging op locatie: installatieautomaat C 16 A of smeltveiligheid 10 A
Watervoorziening en perslucht
- Waterkwaliteit: drinkwater
- Waterhardheid: 1,5 tot 2,14 mmol/l (8,4 tot 12 °dH)
- Waterfiltratie op locatie: 80 µm
- pH-waarde: 7,2 tot 7,8
- Waterdruk op locatie: 2 tot 6 bar
- Max. waterverbruik: 4 l/min
- Inlaatdruk perslucht: 5,2 tot 7 bar
- Max. luchtverbruik (bij externe afzuiging): 60 l/min
- Bij waterhardheid boven 12 °dH is een onthardingssysteem (ionenuitwisseling) vereist. Te zacht water (<8,4 °dH) kan algengroei bevorderen.
Omgevingscondities
- Bedrijfstemperatuur: 5 tot 40 °C
- Relatieve luchtvochtigheid: 30 tot 75% (niet-condenserend)
- Vervuilingsgraad: 2
- Max. installatiehoogte: 2000 m boven zeeniveau
Bedrijfsmodus
- Motor K 200 / KL 703: bedrijfstijd 2 min, pauzetijd 8 min
- Motor KL 702: bedrijfstijd 0,5 min, pauzetijd 9 min
- Hefmotor simulator: bedrijfstijd 0,5 min, pauzetijd 7 min
Snelheden tandheelkundige aandrijvingen
- Afhankelijk van het instrument: tot 300.000 tpm
- KL motor: max. 40.000 tpm
